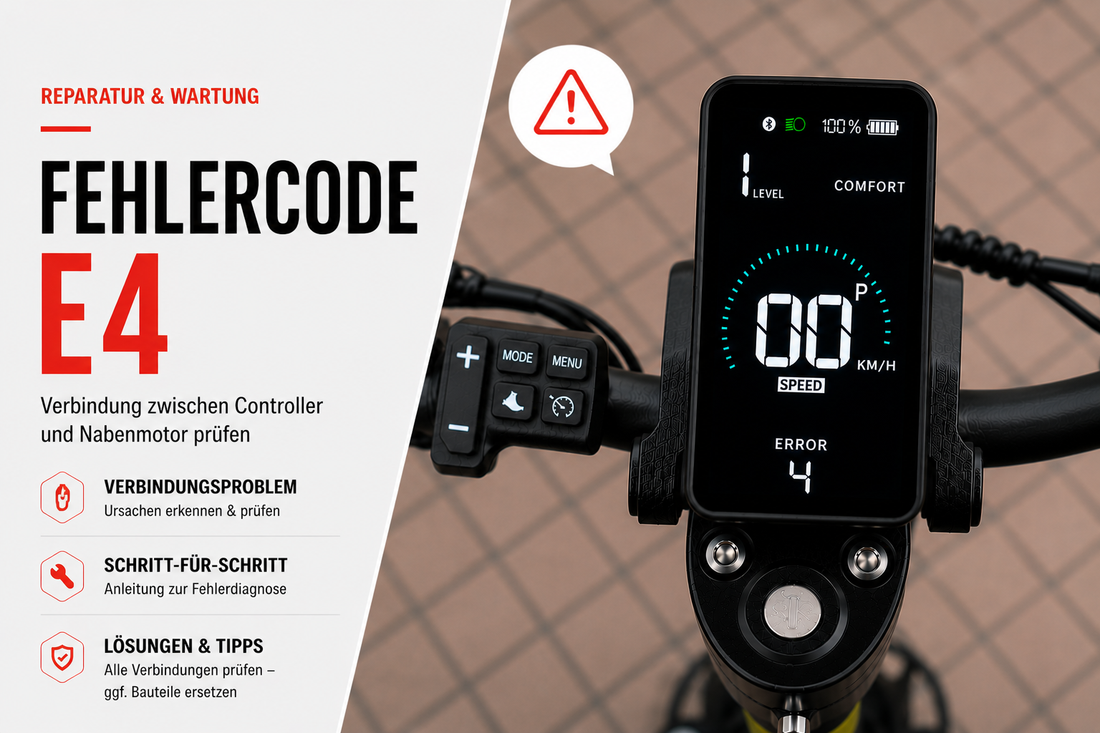

Display zeigt Error Code 4: Verbindung zwischen Controller und Nabenmotor prüfen
Wenn dein WANDLER Elektroroller den Error Code 4 im Display anzeigt, liegt häufig ein Problem in der Verbindung zwischen Controller und Nabenmotor vor. Ursache können eine lose Steckverbindung, ein beschädigtes Kabel, eine gequetschte Leitung oder ein Defekt an Controller beziehungsweise Motor sein.
In dieser Anleitung erklären wir, welche Punkte du prüfen solltest und wann eine Reparatur durch einen Fachbetrieb oder den WANDLER-Service sinnvoll ist.
Fahre nicht weiter, wenn der Roller Error Code 4 anzeigt, der Motor nicht sauber reagiert, ungewöhnliche Geräusche auftreten oder Kabel sichtbar beschädigt sind. Die Verbindung zwischen Controller und Nabenmotor ist sicherheitsrelevant.
Was bedeutet Error Code 4?
Der Error Code 4 weist darauf hin, dass die Steuerung ein Problem im Bereich der Motorverbindung erkennt. Der Controller verarbeitet die Signale und versorgt den Nabenmotor mit der notwendigen Leistung. Wenn diese Verbindung gestört ist, kann der Motor nicht korrekt angesteuert werden.
Typische Ursachen sind:
- lose oder nicht vollständig eingerastete Steckverbindungen
- gequetschte oder beschädigte Motorkabel
- Feuchtigkeit oder Schmutz an Steckern und Kontakten
- Kabelbruch durch Zug, Knick oder Scheuerstelle
- Defekt am Controller
- Defekt am Nabenmotor
1. Roller ausschalten und sicher abstellen
Stelle den Elektroroller zuerst sicher ab und schalte ihn vollständig aus. Arbeite nicht an Steckverbindungen oder Kabeln, solange das Fahrzeug eingeschaltet ist.
Wenn du am Controllerfach oder an elektrischen Steckverbindungen arbeitest, sollte der Roller gegen Wegrollen gesichert sein. Gehe vorsichtig vor, damit keine Kabel zusätzlich beschädigt werden.
2. Motorkabel auf Beschädigungen prüfen
Prüfe zunächst das sichtbare Kabel im Bereich des Nabenmotors. Achte besonders auf Stellen, an denen das Kabel bewegt, gebogen oder am Fahrzeug entlanggeführt wird.
Kontrolliere dabei:
- Ist das Kabel gequetscht?
- Sind Risse, Scheuerstellen oder blanke Stellen sichtbar?
- Wurde das Kabel geknickt oder stark gezogen?
- Sitzt die Kabeldurchführung am Motor sauber?
- Liegt das Kabel irgendwo an beweglichen Teilen an?
Sichtbar beschädigte Motorkabel sollten nicht provisorisch weiterverwendet werden. Ein beschädigtes Kabel kann zu Fehlfunktionen, Ausfällen oder Folgeschäden führen.
3. Steckverbindungen zwischen Motor und Controller kontrollieren
Eine häufige Ursache für Error Code 4 ist eine nicht korrekt sitzende Steckverbindung. Je nach Modellstand befindet sich die Verbindung zum Controller im Inneren des Fahrzeugs beziehungsweise im Controllerbereich.
- Roller vollständig ausschalten.
- Controllerfach vorsichtig öffnen, sofern für die Prüfung erforderlich.
- Steckverbindung zwischen Nabenmotor und Controller lokalisieren.
- Stecker auf festen Sitz prüfen.
- Stecker vorsichtig lösen und Kontakte auf Schmutz, Feuchtigkeit oder Beschädigung prüfen.
- Stecker wieder korrekt und vollständig verbinden.
- Controllerfach schließen und Roller erneut einschalten.
Der Stecker muss vollständig verbunden sein. Bereits eine leicht lose Verbindung kann dazu führen, dass das Signal zwischen Controller und Motor nicht korrekt erkannt wird.
4. Kabelverlauf und Scheuerstellen prüfen
Prüfe auch den Kabelverlauf vom Motor in Richtung Controller. Das Kabel darf nicht an scharfen Kanten scheuern, nicht eingeklemmt sein und nicht unter Spannung stehen.
Besonders nach Transport, Reparaturarbeiten, Radwechsel oder Sturz kann es vorkommen, dass ein Kabel nicht mehr korrekt verlegt ist oder eine Steckverbindung gelöst wurde.
5. Wann können Controller oder Nabenmotor betroffen sein?
Wenn alle Steckverbindungen korrekt sitzen, keine sichtbaren Kabelschäden vorhanden sind und der Error Code 4 weiterhin angezeigt wird, kann ein Defekt am Controller oder am Nabenmotor vorliegen.
In diesem Fall sollte keine weitere Fehlersuche durch unsachgemäßes Probieren erfolgen. Controller und Nabenmotor sind zentrale elektrische Bauteile des Antriebs. Eine falsche Diagnose oder eine fehlerhafte Montage kann weitere Schäden verursachen.
6. Wann sollte der WANDLER-Service kontaktiert werden?
Kontaktiere den WANDLER-Service, wenn:
- der Error Code 4 nach Prüfung der Steckverbindungen weiterhin erscheint
- ein Kabel sichtbar beschädigt, gequetscht oder gebrochen ist
- der Motor nicht mehr reagiert
- der Roller ruckelt oder ungleichmäßig beschleunigt
- du dir bei der Prüfung des Controllerbereichs unsicher bist
- Controller oder Nabenmotor möglicherweise ersetzt werden müssen
Kurzanleitung: Error Code 4 prüfen
- Roller ausschalten und sicher abstellen.
- Motorkabel am Nabenmotor auf sichtbare Schäden prüfen.
- Kabelverlauf auf Quetschungen, Knicke und Scheuerstellen kontrollieren.
- Steckverbindung zwischen Motor und Controller prüfen.
- Stecker lösen, Kontakte prüfen und wieder fest verbinden.
- Roller neu starten und prüfen, ob der Fehler weiterhin erscheint.
- Wenn der Fehler bleibt: Fachbetrieb oder WANDLER-Service kontaktieren.
Häufige Fragen zu Error Code 4
Kann ich mit Error Code 4 weiterfahren?
Nein. Wenn Error Code 4 angezeigt wird, sollte der Roller nicht weiter genutzt werden, bis die Ursache geprüft wurde. Die Verbindung zwischen Controller und Nabenmotor ist für den sicheren Betrieb entscheidend.
Ist immer der Nabenmotor defekt?
Nein. Häufig liegt die Ursache nicht direkt am Motor, sondern an einer losen Steckverbindung, einem gequetschten Kabel oder einer beschädigten Leitung. Erst wenn diese Punkte ausgeschlossen sind, kommen Controller oder Nabenmotor als mögliche Ursache stärker in Betracht.
Kann eine lose Steckverbindung den Fehler auslösen?
Ja. Eine nicht vollständig sitzende Steckverbindung kann dazu führen, dass der Controller den Nabenmotor nicht korrekt erkennt oder nicht sauber ansteuern kann.
Kann ich ein beschädigtes Motorkabel selbst reparieren?
Von provisorischen Reparaturen ist abzuraten. Motorkabel und Controlleranschlüsse sind sicherheitsrelevante elektrische Verbindungen. Bei sichtbaren Beschädigungen sollte das Fahrzeug fachgerecht geprüft und instand gesetzt werden.
Benötigst du Hilfe mit deinem Display?
Wenn dein WANDLER Display Fehlercodes anzeigt oder du unsicher bist, welche Einstellung korrekt ist, kontaktiere den WANDLER-Service. Halte am besten Modell, Baujahr, Fehlercode und ein Foto vom Display bereit.
